在半导体制造领域,超纯水(UPW)的质量直接关系到芯片的良率和性能。杜邦(罗门哈斯)抛光混床树脂(如UP6040,UP6060)因其卓越的性能和可靠性,成为全球半导体企业的首选。本文将深入分析其核心优势,并解答为何它能成为行业标准。

半导体超纯水的严苛要求
半导体制造对超纯水的纯度要求近乎“变态”:
电阻率≥18.2 MΩ·cm(25℃):接近理论极限。
TOC(总有机碳)<1 ppb:相当于将一滴墨水稀释到20个标准游泳池中。
金属离子(如Na⁺、Fe³⁺)<0.01 ppb:比一瓶矿泉水中的盐分少10亿倍。
传统水处理技术难以满足这些需求,而杜邦抛光混床树脂凭借其独特的技术优势脱颖而出。
杜邦抛光混床树脂的五大核心优势
1. 极致纯度:从“分子级”到“离子级”精制
超低TOC贡献(<0.5 ppb):树脂本体几乎不释放有机物,远优于普通树脂(2~5 ppb)。
无金属污染:通过SEMI F57认证,杜绝Fe、Cu等痕量金属溶出,保障5nm以下制程的良品率。
2. 高效的离子交换能力
均一粒径设计(0.6~0.8 mm):水流分布均匀,避免“沟流”导致的离子泄漏。
高动力学性能:对痕量SiO₂的去除率高达99.99%(普通树脂仅95%~98%)。
3. 超长使用寿命
抗破碎性强:特殊交联工艺可承受10万次反洗冲击(普通树脂5万次即破损)。
抗有机物污染:表面疏水改性技术减少胶体吸附,再生周期延长至6~12个月。

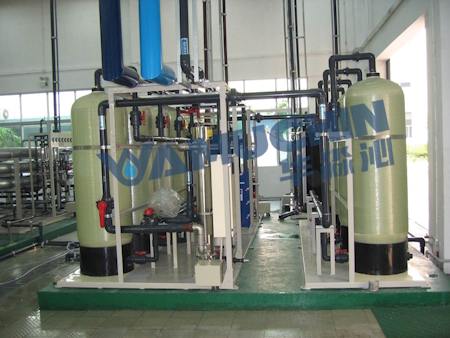

4. 与RO/EDI系统的完美协同
杜邦树脂作为终端精处理,与反渗透(RO)、电去离子(EDI)协同工作:
l RO:去除99%的离子和胶体,但残留TOC和硼/硅难以处理。
l EDI:将水质提升至1~10 ppb级别,但无法应对突发污染。
l 混床抛光树脂:最终一击,将水质拉升至18.2 MΩ·cm!
5. 全球半导体巨头的实证背书
台积电(TSMC):在3nm制程中采用杜邦树脂,晶圆良品率提升0.5%。
英特尔(Intel):通过杜邦树脂将超纯水系统停机时间减少50%。

性能对比:杜邦 vs 普通树脂
指标 | 杜邦UP6040 | 普通混床树脂 |
TOC贡献 | <0.5 ppb | 2~5 ppb |
SiO₂去除率 | 99.99% | 95%~98% |
使用寿命 | 2-3年 | 0.5-1年 |
抗破碎性 | 10万次反洗无破损 | 5万次后颗粒碎裂 |
选型与使用关键点
1. 避免“低价陷阱”:某些树脂宣称“性能相近”,但实际TOC和金属溶出超标。
2. 再生水质必须达标:再生用水需达到UPW级别(电阻率>10 MΩ·cm)。
3. 温度控制:长期运行温度>50℃会加速树脂降解(建议<30℃)。
如果您面临以下问题:电阻率波动、TOC突然升高 、树脂频繁更换等超纯水问题,杜邦抛光混床树脂可能是您的最佳选择!更多有关杜邦抛光树脂在超纯水系统中的技术支持和解决方案可以咨询我们,华淼沁作为杜邦抛光树脂的代理经销商提供全面的选型和支持指导。
